Koračni motor lahko brez težav povežete in poganjate tudi z USB krmilnikom. Da bi to potekalo brez težav, bomo v današnjem prispevku pogledali, kako najučinkoviteje povezati USB krmilnik s koračnim motorjem.
Vsebina
Korak 1 – USB krmilnik povežete

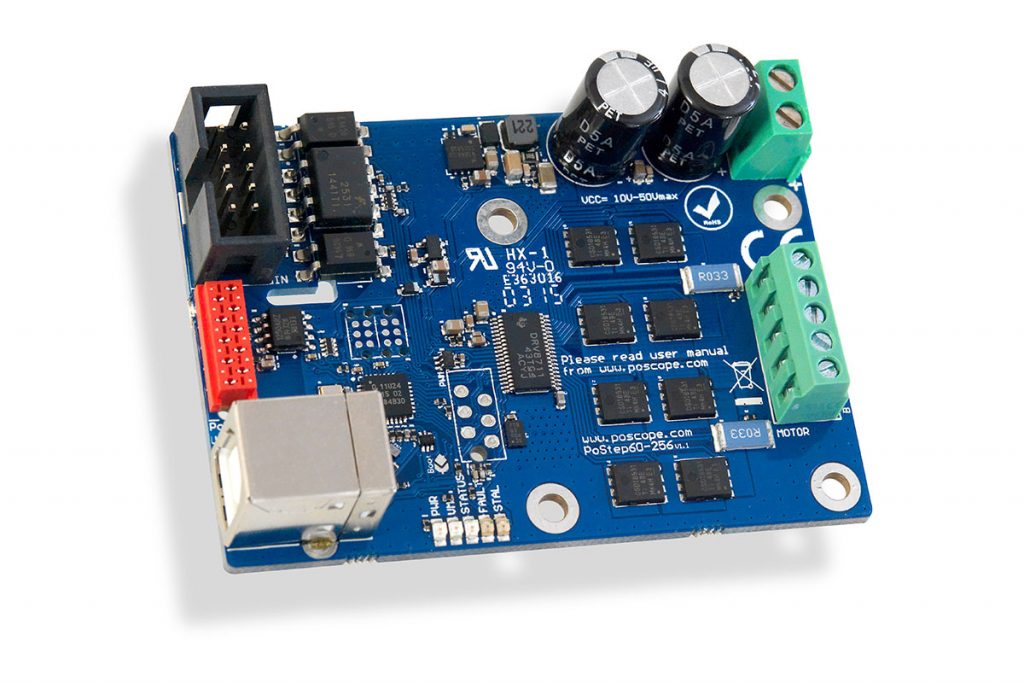

Prvi korak je torej, da USB krmilnik (uporabite lahko Poscope USB controller) povežete z računalnikom s kablom USB. Preden priključite krmilnik USB, preverite, ali je izbrana programska oprema v računalniku zagnana. Na krmilniku USB bo utripala zelena LED. To je lučka stanja, ki vas obvešča, da krmilnik deluje pravilno. Programska oprema bo prikazala pogovorno okno, ki vas obvesti, da je krmilnik CNC priključen in prepoznan.
Korak 2 – izključite CNC krmilnik
Nato izključite krmilnik USB CNC iz računalnika, tako da lahko gonilnik koračnega motorja priključite na krmilnik USB. Priključek CP na krmilniku USB mora biti povezan s CP+ na gonilniku (ta terminal je lahko označen tudi z PUL+ ali STEP+). CW na krmilniku USB mora biti povezan s CW+ na gonilniku (ta terminal je lahko označen tudi z DIR+). Terminal gnd na vmesniku USB mora biti priključen na CP- in CW-. Merilnik teh signalnih žic je lahko okoli 22 ali 24 AWG. Za zagotovitev dodatne varnosti signalov uporabite zaščiten kabel s tremi vodniki in preverite, ali je zaščita priključena na priključek GND vmesnika USB.
Korak 3 – napanjanje
Napajate lahko tudi s podaljškom. Odrezati boste morali stran ženskega konektorja in na tem koncu izpostaviti notranje vodnike tako, da odstranite zunanjo izolacijo. Žice znotraj podaljška morajo biti najmanj 16 AWG. Izpostavljene žice morajo biti obarvane belo, zeleno in črno. Črna je pod napetostjo ali “L” na napajalniku, bela je nevtralna ali “N” na napajalniku, zelena pa je ozemljena in bo imela na napajalniku simbol univerzalne mase. Te žice priključite na napajalnik. Če pri ožičenju tega dela elektronike prihaja do težav, se posvetujte ali poiščite pomoč poklicnega električarja, da boste lahko varno naaljevali. Ne priklapljajte tega kabla v električno vtičnico, dokler gonilnik in koračni motor nista pravilno priključena. Prav tako preklopite na pravilno vhodno napetost, ki se nahaja na strani napajalnika. Če tega ne storite, se lahko napajalnik po vklopu poškoduje.
Gonilnik lahko priključite na napajanje. Na voljo bodo priključki z oznako V+ in COM (včasih označeni z V-). V+ bo priključen na priključek VCC na gonilniku koračnega motorja. COM ali V- bo povezan s priključkom GND na gonilniku koračnega motorja. Širina teh žic mora biti najmanj 18 AWG.
Korak 4 – podatkovni list
Koračni motor lahko povežete z gonilnikom s pomočjo podatkovnega lista motorja, ki se nahaja na spletni strani izdelkov. Pojdite na ustrezno stran in izberite motor s klikom na naslov ali sliko koračnega motorja in podatkovni list bo imel povezavo ali pa bo v navodilih pod opisom koračnega motorja. Uporabite bipolarno vzporedno shemo ožičenja na podatkovnem listu koračnega motorja. To vam omogoča, da uporabite relativno nizko napetostno napajanje, vendar bo trenutna poraba sorazmerno večja.
Korak 5 – delovanje
Ko so vse te naprave priključene, lahko vklopite napajanje in priključite vmesnik USB. Za vrtenje motorjev uporabite gumbe v izbrani programski opremi. Če se motorji vrtijo, ste pravilno priključili elektroniko. Če ne, takoj prekinite napajanje in USB krmilnik ter preverite vse ožičenje, tako da znova sledite navodilom za ožičenje, da se prepričate, da je vse pravilno povezano. Po naših izkušnjah so bile težave pri odpravljanju težav predvsem v primeru, da ožičenje ni bilo pravilno priključeno.
VIR (1) Build your CNC
